HỆ THỐNG XỬ LÝ BỤI CÔNG NGHIỆP BẰNG FILTER LỌC (HÚT BỤI TÚI VẢI CÔNG NGHIỆP)

1. Giới thiệu

Hệ thống hút bụi bằng Filter lọc (hay còn gọi là hệ thống hút lọc bụi tay áo) có khả năng đạt hiệu lọc cao đến 99%. Khí thoát khỏi ra hệ thống là khí sạch đã loại bỏ hoàn toàn các hạt bụi lơ lửng, hạt rắn và các hạt nhỏ khác từ dòng khí hoặc khí thải.

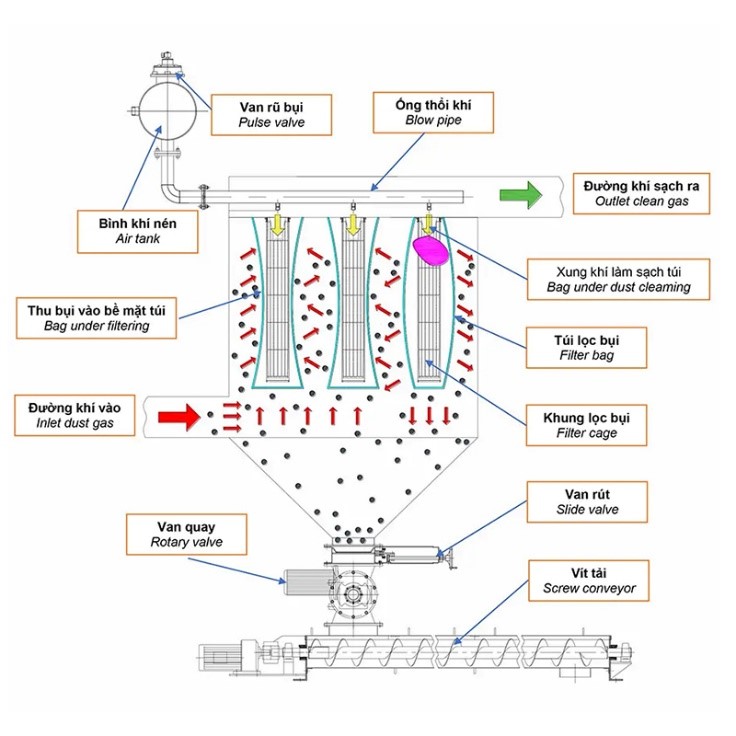

• Cấu tạo:

– Khoang lọc:

+ Khoang lọc chứa các túi lọc bụi và khung túi lọc.

+ Túi vải máy hút bụi công nghiệp: Là thành phần chính trong việc nắm giữ và loại bỏ bụi từ dòng khí.

+ Khung túi lọc bụi: Giữ cho túi vải lọc vững chắc và giúp duy trì hình dáng của chúng.

– Khoang sạch:

+ Khoang sạch là nơi mà khí đã qua quá trình lọc được chứa.

+ Khí sạch sau khi lọc có thể được sử dụng lại trong quá trình sản xuất hoặc thải ra môi trường.

– Phễu chứa bụi:

+ Phễu dùng để hứng các hạt bụi rơi từ khoang lọc sau mỗi lần vận hành, giúp thu gom bụi và tiện lợi trong việc xử lý bùn bụi.

– Hệ thống đường ống vào:

+ Hệ thống ống vào dẫn khí thải từ nơi phát sinh vào khoang lọc để tiến hành quá trình lọc.

– Hệ thống đường ống ra:

+ Hệ thống ống ra dẫn khí đã qua lọc ra khỏi khoang sạch và đưa nó ra môi trường hoặc quá trình sản xuất.

– Hệ thống khí nén:

+ Hệ thống khí nén bao gồm bình chứa khí nén và hệ phân phối khí đến các van rũ.

+ Khí nén thường được sử dụng để làm sạch túi vải lọc bằng cách thổi khí ra từ bên trong, loại bỏ bụi đang bám trên bề mặt.

– Van rũ bụi:

+ Van rũ bụi điều chỉnh quy trình thổi khí nén vào túi vải lọc để loại bỏ bụi tích tụ trên bề mặt túi.

– Tủ Điện Điều Khiển:

+ Tủ điện điều khiển hệ thống, quản lý các thiết bị và quá trình hoạt động của hệ thống.

– Quạt hút:

+ Quạt hút tạo dòng khí để đưa khí thải vào hệ thống lọc và thông qua quá trình lọc.

– Hệ thống khung đỡ, lan can, cầu thang, mái che

– Ngoài các thành phần chính, hệ thống lọc bụi túi vải có thể có các thiết bị phụ trợ như van quay, van trượt, vít tải, bộ lọc tách nước, bộ đo chênh áp, xi lanh khí nén, cảm biến chống cháy, động cơ rung, van phòng nổ, và đầu xuất liệu, tùy thuộc vào nhu cầu cụ thể của từng ngành và ứng dụng.

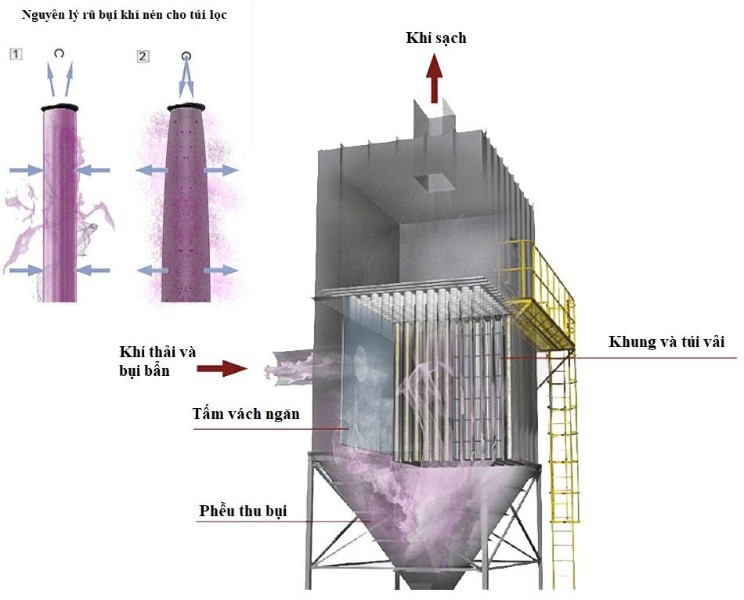

2. Nguyên lý hoạt động



– Nguyên lý hoạt động của hệ thống lọc bụi túi vải rũ bụi bằng khí nén dựa vào việc sử dụng khí nén để loại bỏ bụi tích tụ trên bề mặt túi vải lọc. Dưới đây là cách hoạt động chi tiết của hệ thống này:

+ Quá trình lọc ban đầu: Dòng khí chứa bụi và tạp chất từ quá trình sản xuất hoặc xử lý được hướng vào khoang lọc, trong đó các túi vải lọc đặt sẵn.

+ Bụi bám trên bề mặt túi vải: Trong quá trình di chuyển qua túi vải lọc, các hạt bụi và tạp chất sẽ bám vào bề mặt của túi vải do tương tác giữa lực hấp dẫn và lực ly tâm.

+ Kích hoạt hệ thống rũ bụi: Khi lượng bụi tích tụ trên túi vải tăng lên và ảnh hưởng đến hiệu suất lọc, hệ thống rũ bụi bằng khí nén sẽ được kích hoạt

+ Thổi khí nén vào túi vải: Hệ thống sẽ mở van và đưa khí nén vào bên trong túi vải lọc. Áp suất khí nén thấp sẽ được tạo ra để làm nở túi vải.

+ Tạo lực quăn bụi: Khi túi vải bị nở lên bởi khí nén, các hạt bụi bám trên bề mặt của túi sẽ bị giật ra khỏi túi do hiệu ứng quăn. Các hạt bụi này sẽ rơi xuống phễu chứa bụi hoặc bề mặt dưới túi vải.

+ Thải bụi ra phễu chứa bụi: Các hạt bụi và tạp chất đã bị rũ sẽ rơi xuống phễu chứa bụi. Phễu này thường được thiết kế để thu gom bụi và tiện lợi cho quá trình xử lý tiếp theo.

+ Đóng van khí nén: Sau khi hoàn thành quá trình rũ bụi, van khí nén sẽ được đóng lại và hệ thống trở lại chế độ lọc thông thường.

+ Khí sạch thoát ra: Khí đã qua quá trình lọc sẽ tiếp tục di chuyển qua các túi vải lọc và thoát ra ngoài hệ thống thông qua cổng ra. Khí này đã được làm sạch và không còn chứa các hạt bụi độc hại.

+ Lặp lại quá trình rũ bụi: Quá trình rũ bụi bằng khí nén thường được lặp lại định kỳ hoặc theo điều kiện hoạt động, để đảm bảo túi vải lọc luôn duy trì hiệu suất tốt.

3. Thông số kỹ thuật

Công suất	Không khí cung cấp	Kích thước đầu vào	Đường kính quạt	Túi lọc	Túi gom
7.5 kW	8.000 m³/h	Ø125mm x 6pcs	Ø500mm	Ø150x1800x32pcs	Ø150x1800x32pcs



Công suất	Không khí cung cấp	Kích thước đầu vào	Đường kính quạt	Túi lọc
11 kW	12.000 m³/h	Ø125mm x 10pcs	Ø500mm	Ø150x1800x36pcs

4. Ưu nhược điểm

* Ưu điểm:

– Hiệu suất lọc cao:túi vải máy hút bụi có khả năng loại bỏ hạt bụi và tạp chất với hiệu suất lọc cao, thường đạt trên 90% và thậm chí có thể lên tới 99%, tùy thuộc vào loại bụi và điều kiện hoạt động.

– Bằng cách loại bỏ các hạt bụi độc hại và tạp chất khỏi dòng khí, hệ thống giúp bảo vệ sức khỏe con người và giảm thiểu ô nhiễm môi trường, đảm bảo môi trường làm việc an toàn và thân thiện.

– Khí sạch sau quá trình lọc có thể được tái sử dụng trong quá trình sản xuất, giúp tiết kiệm năng lượng và tài nguyên.

– Hệ thống lọc bụi túi vải thường có thiết kế đơn giản, dễ dàng vận hành và bảo trì. Việc thay thế túi vải lọc hoặc làm sạch chúng thường không đòi hỏi nhiều công sức và thời gian.

– So với một số công nghệ lọc khác, hệ thống lọc bụi túi vải có thể có chi phí đầu tư ban đầu thấp hơn, đồng thời cung cấp hiệu suất lọc cao.

– Hệ thống có thể điều chỉnh để phù hợp với yêu cầu lọc khác nhau, từ việc thay đổi số lượng túi vải cho đến điều chỉnh lực thổi khí nén.

– Hệ thống tuân theo các quy định về bảo vệ môi trường và sức khỏe, đáp ứng yêu cầu và tiêu chuẩn an toàn.

* Nhược điểm:

– Chỉ phù hợp cho những xưởng sản xuất có diện tích rộng. Còn hút bụi cục bộ thì sử dụng các thiết bị hút bụi cục bộ sẽ hiệu quả hơn.

5. Ứng dụng

– Hệ thống hút lọc bụi tay áo (túi vải) của Newkano có ứng dụng đa dạng trong nhiều ngành công nghiệp, giúp loại bỏ bụi và hạt rắn từ không khí sản xuất như:

+ Trong ngành sản xuất gỗ: giúp loại bỏ bụi từ quá trình cắt, gia công và chế biến gỗ…

+ Trong quá trình sản xuất xi măng: giúp loại bỏ bụi từ quá trình nghiền và xử lý xi măng..

+ Trong ngành thực phẩm: hút lọc bụi đảm bảo không khí trong quá trình sản xuất thực phẩm không bị ô nhiễm bởi bụi và tạp chất.

+ Trong việc sản xuất và gia công vải: kiểm soát bụi và sợi từ quá trình dệt và cắt may.

+ Trong ngành cơ khí: loại bỏ bụi kim loại và các tạp chất từ quá trình gia công kim loại.

+ Trong ngành sản xuất cao su và nhựa; sản xuất bao bì; gốm sứ; sản xuất than đá….

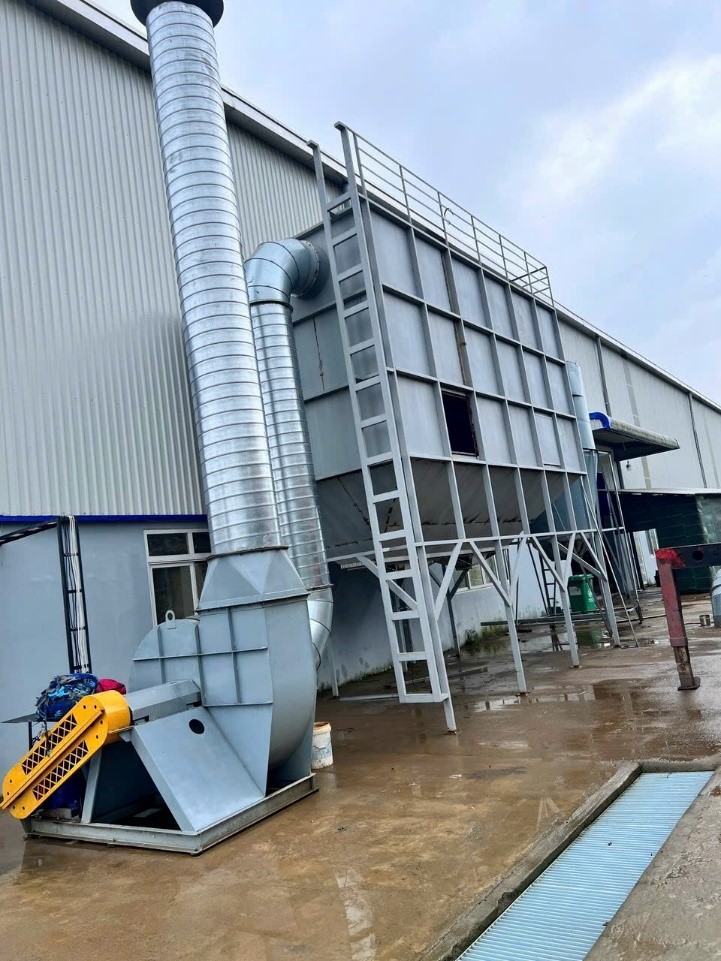

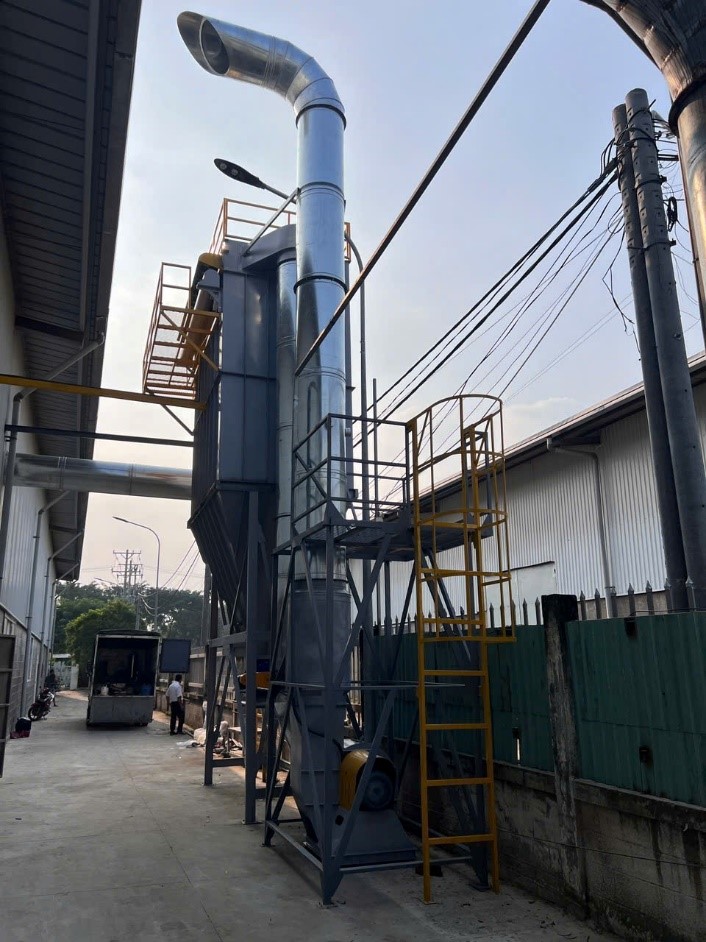

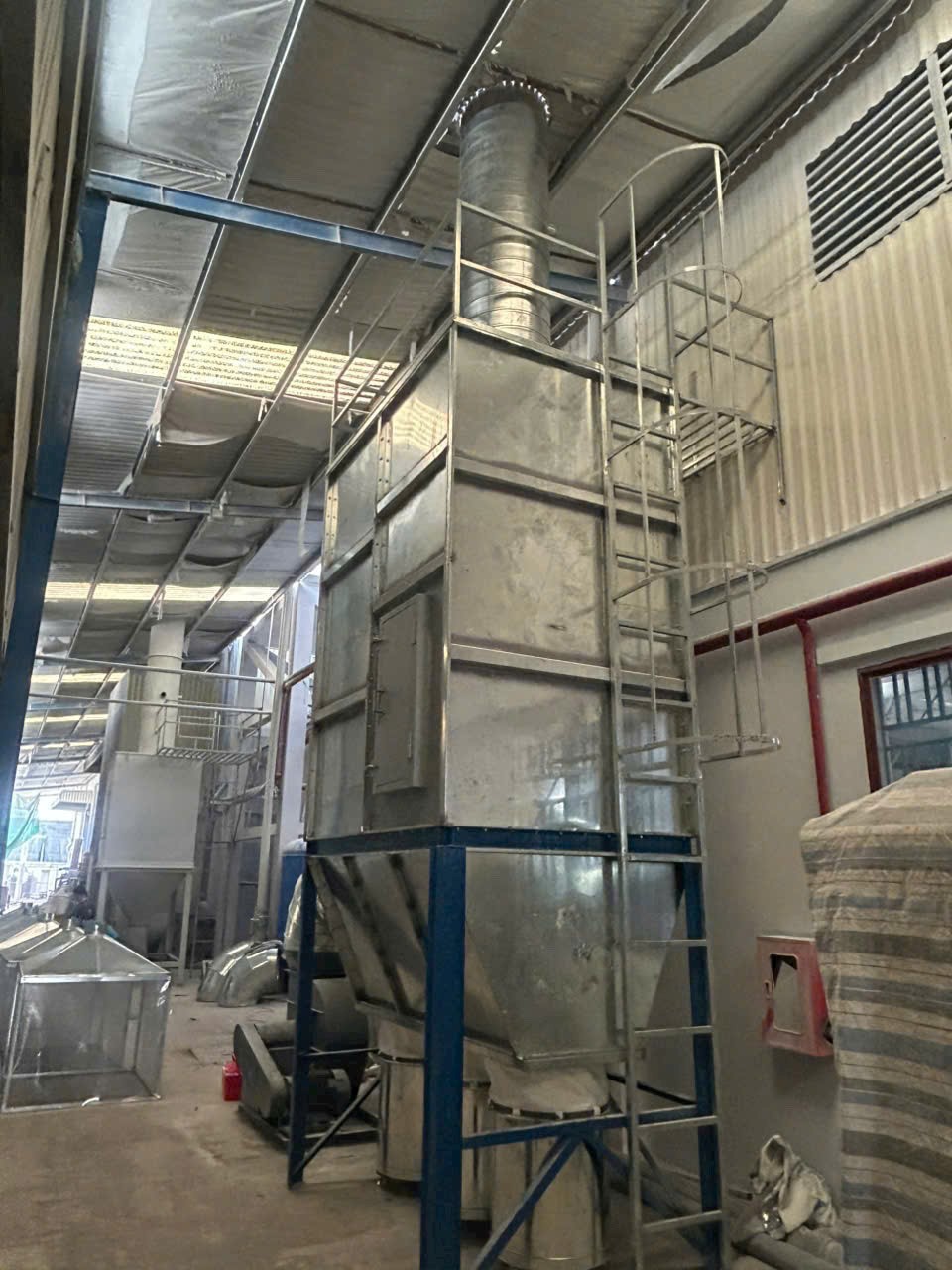

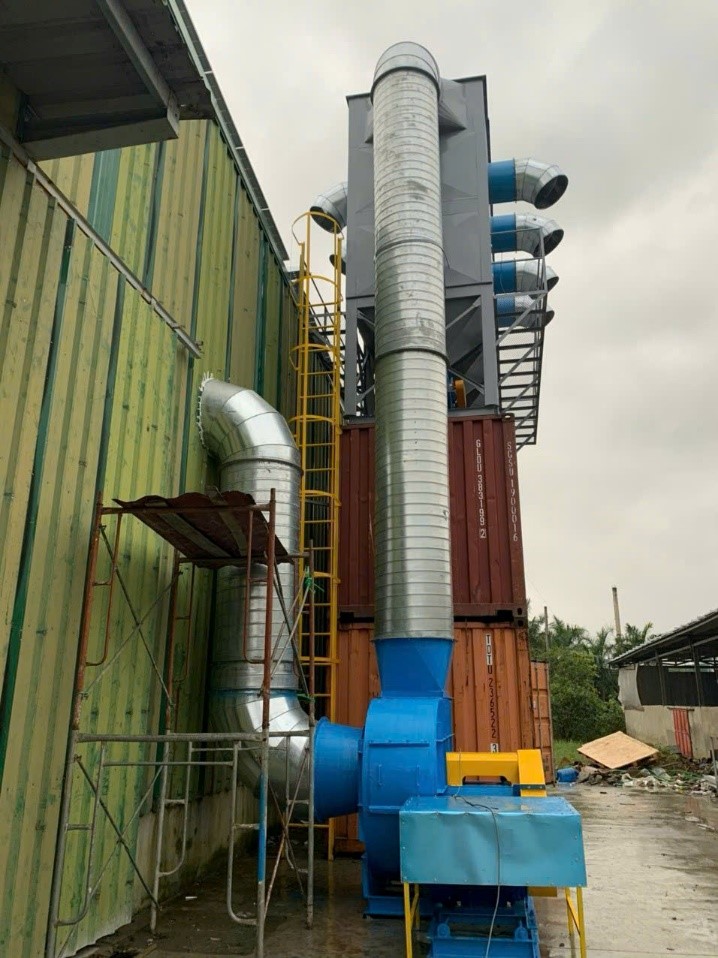

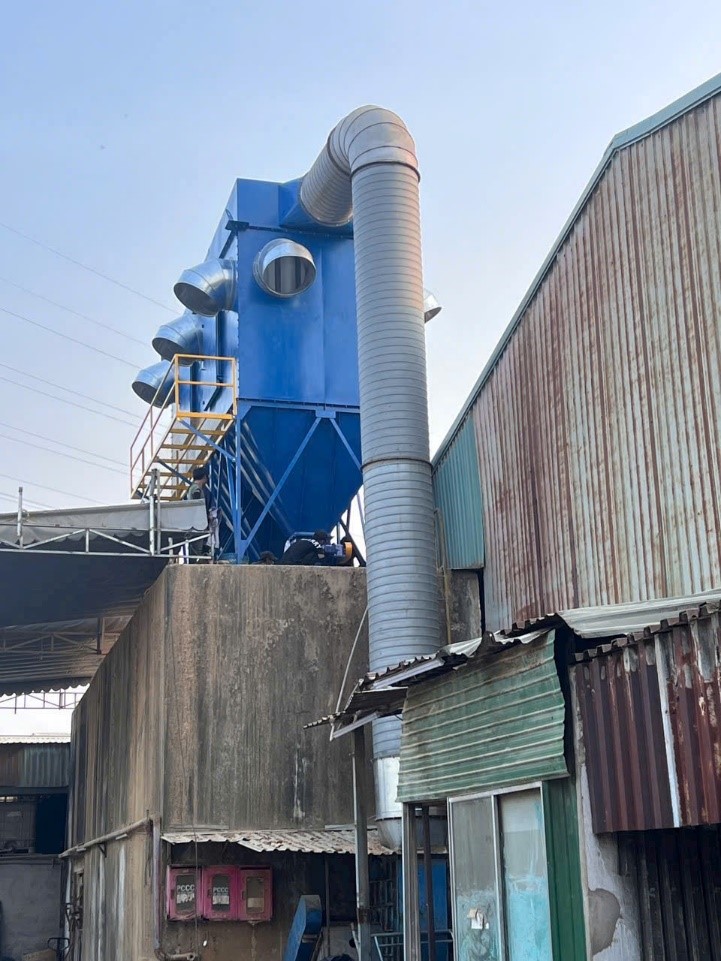

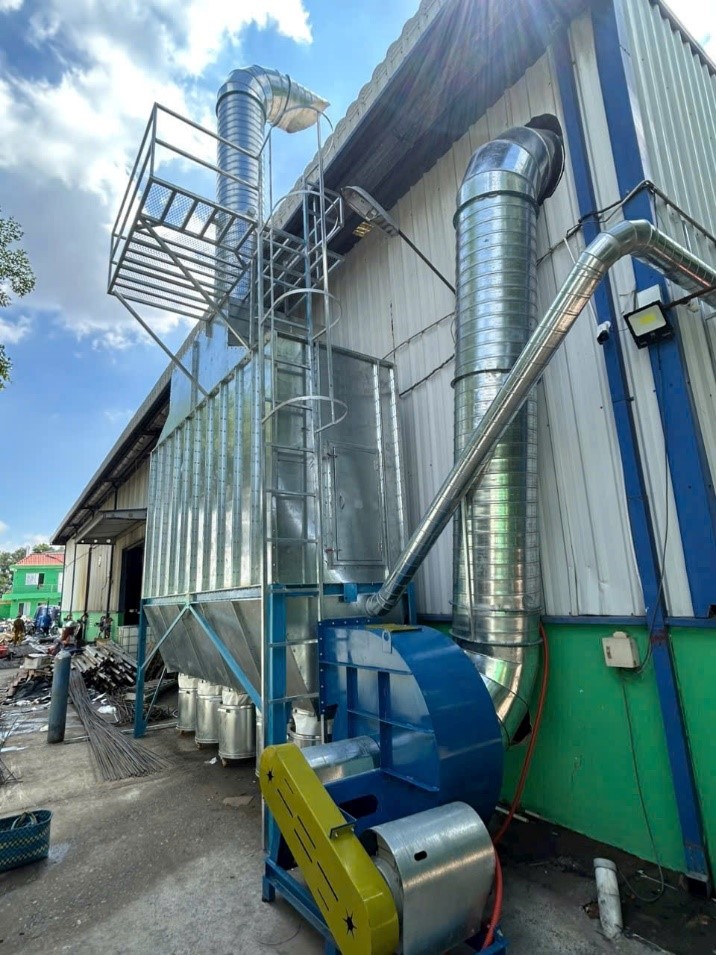

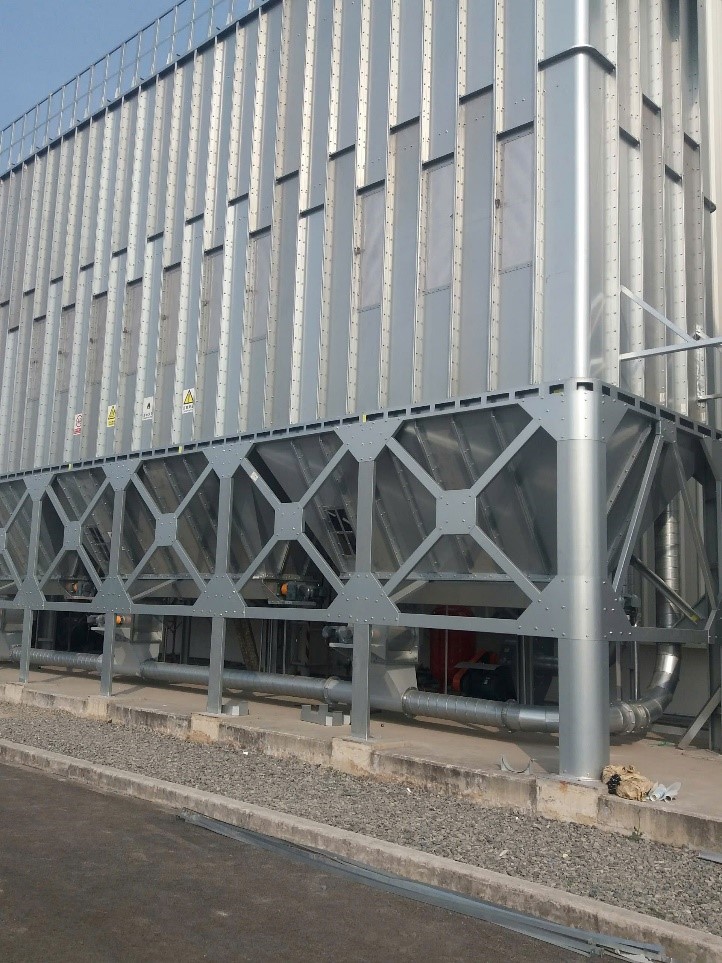

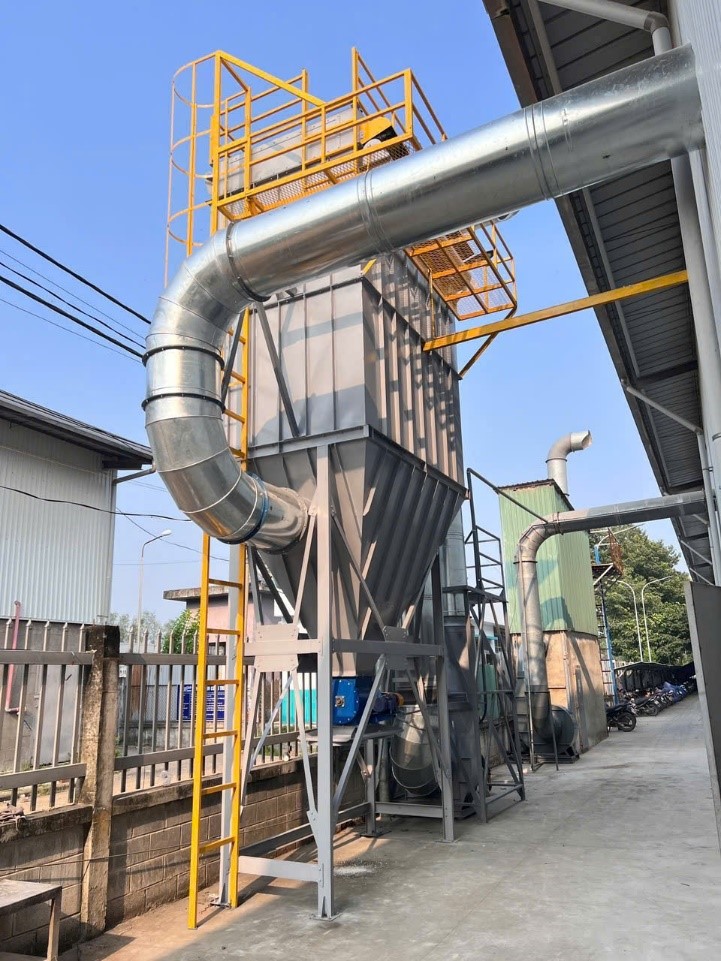

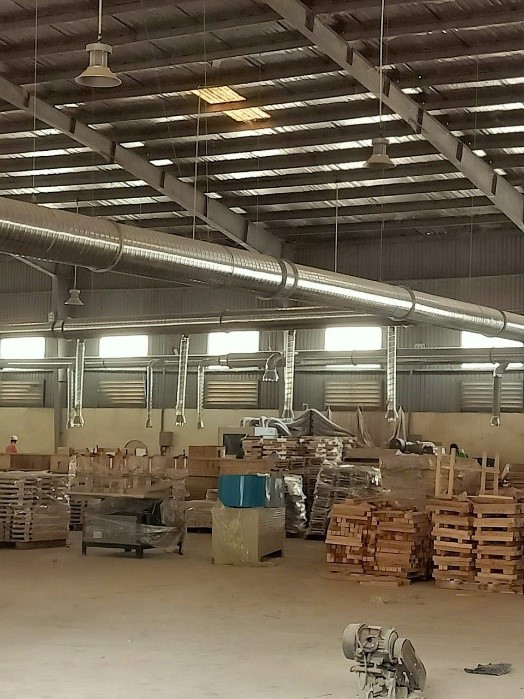

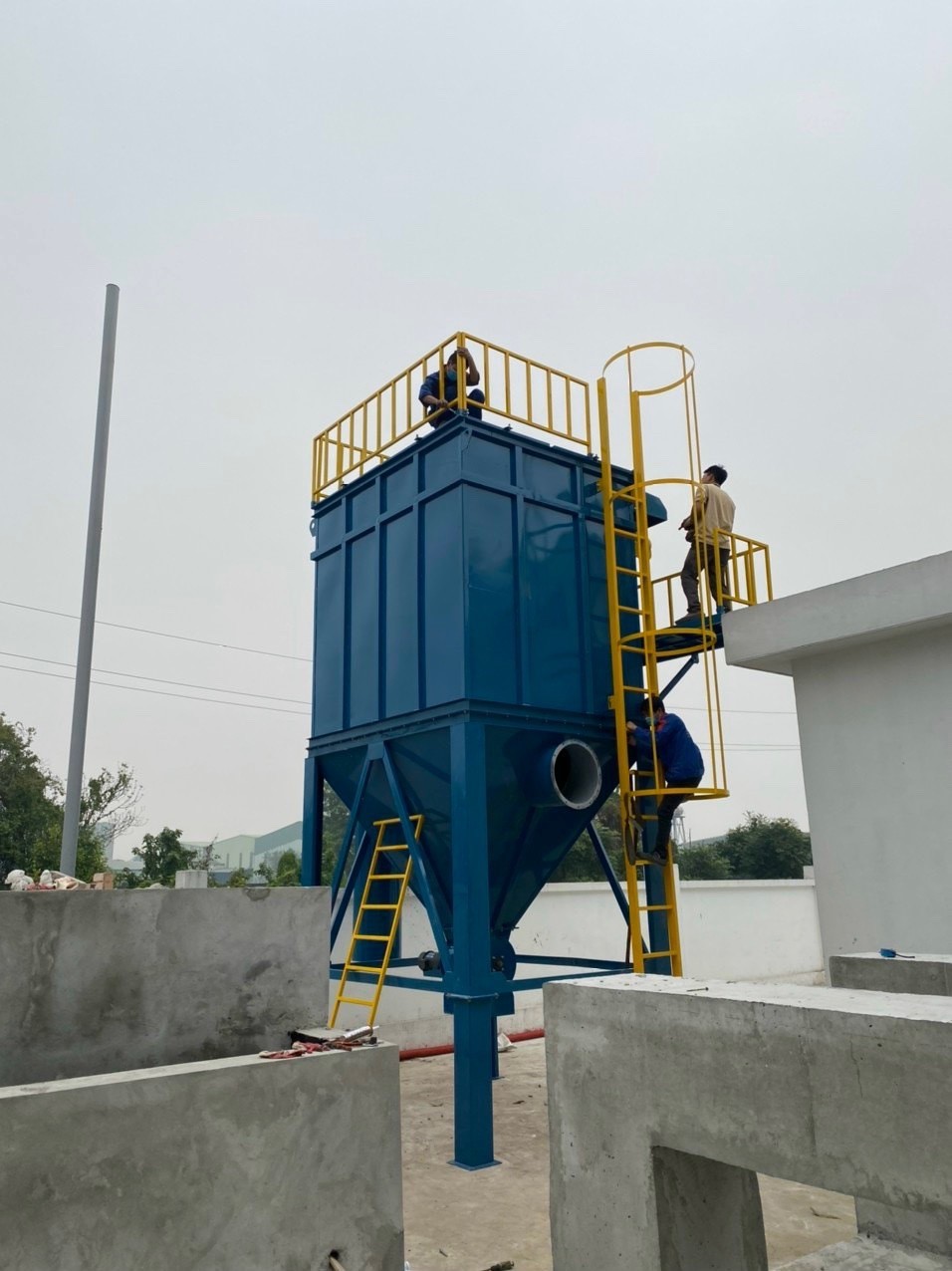

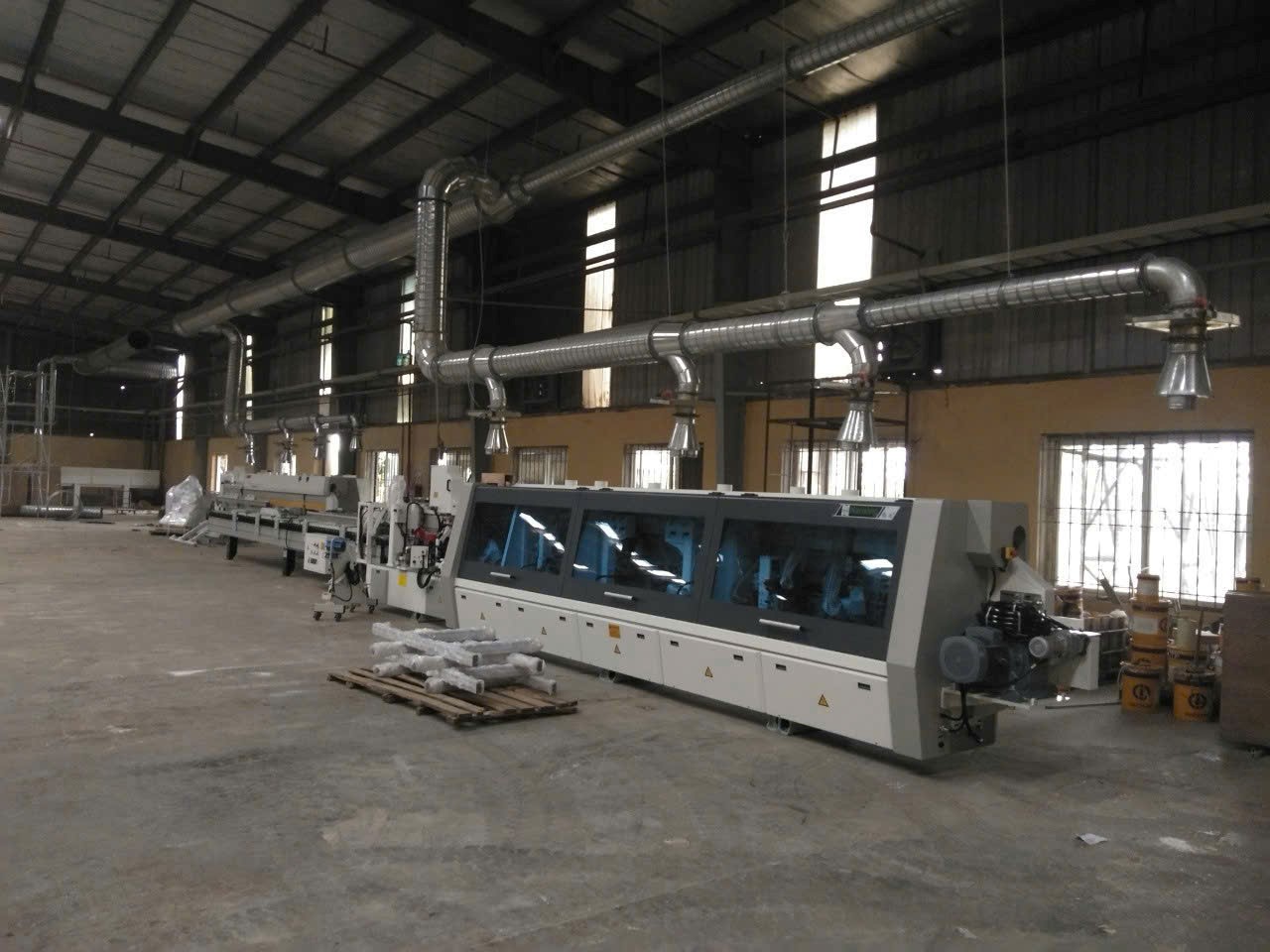

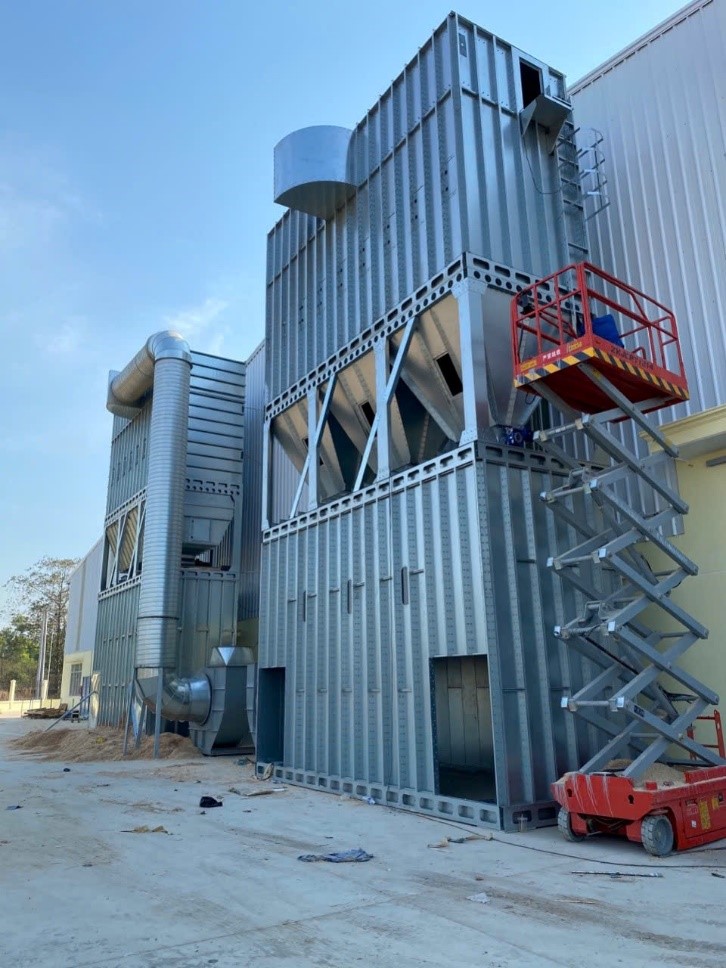

Hình ảnh thực tế:
